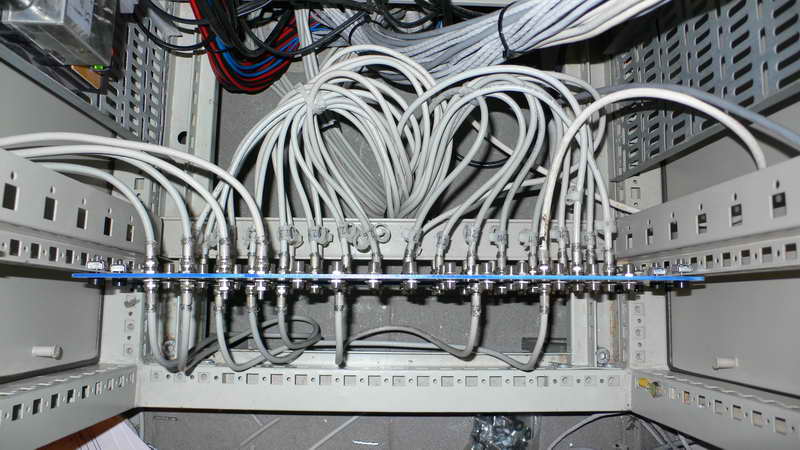

Na een hele tijd werk, is het eindelijk af ...

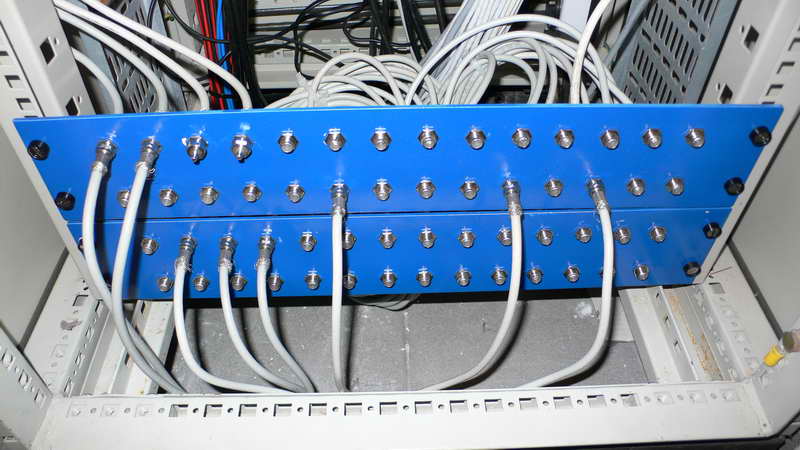

Onderste paneel : 28 coax-poorten voor signalen naar de verschillende kamers

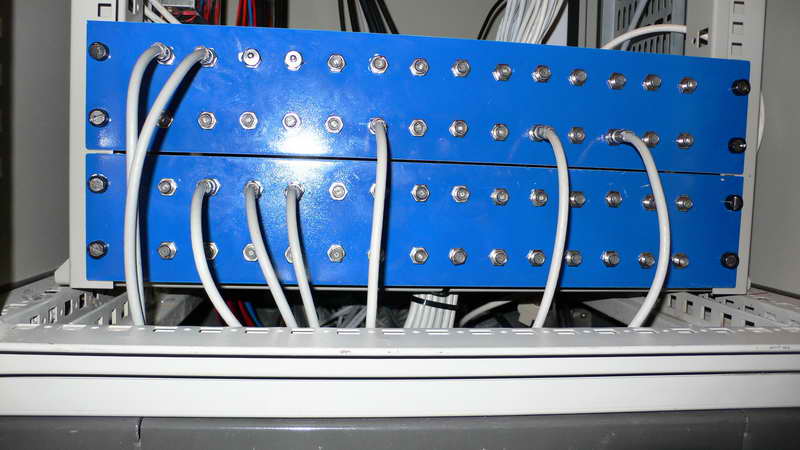

Bovenste paneel : 28 coax-poorten voor versterker(s), camera's, sattelietschotel(s), videophone etc... op te patchen
Nu kan je eender wat naar eender waar patchen ...
Mvg,
Bart
Coax patchpanelen
Moderator: Domotix-Moderators
Coax patchpanelen
- Attachments
-
- Coax patchpanel project
- 19inch-patchpanels4.jpg (76.84 KiB) Viewed 10674 times
-
- Coax patchpanel project
- 19inch-patchpanels3.jpg (58.67 KiB) Viewed 10674 times
-
- Coax patchpanel project
- 19inch-patchpanels2.jpg (70.27 KiB) Viewed 10674 times
-
- Coax patchpanel project
- 19inch-patchpanels1.jpg (60.1 KiB) Viewed 10674 times
-
- Coax patchpanel project
- 19inch-coax-2.jpg (19.08 KiB) Viewed 10676 times
-
- Coax patchpanel project
- 19inch-coax-1.jpg (28.99 KiB) Viewed 10673 times
There's No Home Like An Automated Home ...
-
- DomoFreak
- Posts: 149
- Joined: Fri Apr 01, 2005 9:01 pm
- Location: Berlare - België
- Contact:
Re:
Volgens mij :Koen Matthijs wrote:Heb ik ook nodig.
Hoe heb je dit aangepakt ? Welke materialen, waar gekocht, en hoe bewerk je die ?
Groeten,
Koen.
- 1 19" kast
- 2 ijzerenplaten uit DHZ zaak
- 56 coax afmonteerstukken met bout om vast te zetten
- 1 boormachine
- 1 ijzerboor met diameter van coax afmonteerstukken
- een boel coax kabel
- een potlood om af te tekenen waar je je gaten gaat boren
- een meetlat om de punten juist af te tekenen
- eventueel een puntslag om eerst even een puntje te kloppen op de plek dat je moet boren
en that it me dunkt
Inderdaad hé,
Ik heb een 19\" rack (merk Rittal) op de kop kunnen tikken, die 2 blinde platen zijn echter geen gewone latten uit een DHZ zaak, maar echte blinde platen die bij zo'n racks geleverd worden, deze hebben ook mooi verzonken gaten voor ze vast te zetten aan het rack, voor 't geval je die zwarte plastic dingetjes niet wil gebruiken ...

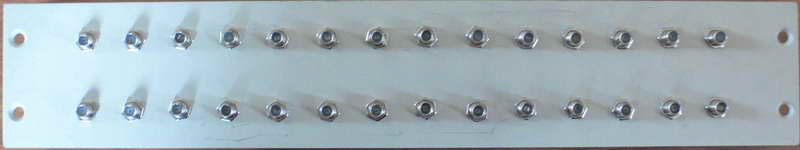

Dan eerst in adobe photoshop een sjabloon uitgetekend, voor 28 aansluitpunten per paneel (rekening gehouden met de nodige afstand om toch nog makkelijk te kunnen aandraaien), alles mooi uitgelijnd en dan het sjabloon afgeprint. Dit papier op de plaat gekleefd, en daarna met kolomboormachine alle gaten gemaakt.
Dan deze platen gespoten met spuitlak, en hierin inderdaad elke keer een F-connector koppelstuk met moertje in.
Daarna is het inderdaad een kwestie van alle kabels mooi samen te nemen, colson-bandjes rond te doen op geregelde afstanden, en in mijn geval heb ik heel de bussel aan een dwarslat van het rack vastgemaakt in het midden, en dan met twee lussen gewerkt, deel links, deel rechts ...

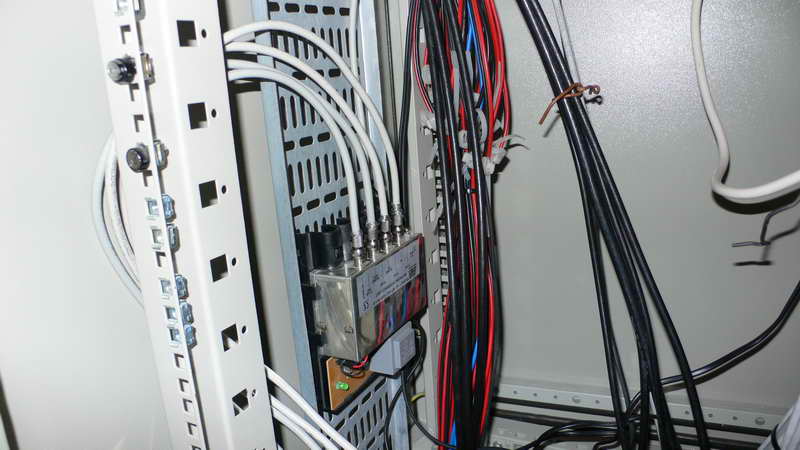

De rest hoeft geen uitleg denk ik hé ... Standaard NUI (versterkerke) vastgemaakt met twee colsonbandjes aan rack. Kan later vervangen worden door een groter (lees meer uitgangen) exemplaar.
't is in ieder geval proper, en erg handig ...
Groetjes,
Bart

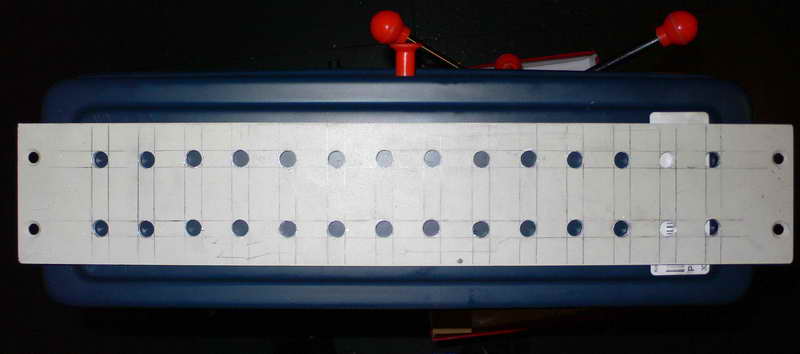

PS. De reden dat je op die plaat bij de foto's toch potloodstrepen ziet, is omdat ik er eerst al een gemaakt had met zo'n sjabloon, en de tweede heb ik gewoon met een lat uitgetekend, en een potlood, dus, in principe gaat dat ook hoor, maar als je de eerste keer alles kan uittekenen, op de pc, tot het allemaal klopt, gaat het iets beter hé ...
Ik heb een 19\" rack (merk Rittal) op de kop kunnen tikken, die 2 blinde platen zijn echter geen gewone latten uit een DHZ zaak, maar echte blinde platen die bij zo'n racks geleverd worden, deze hebben ook mooi verzonken gaten voor ze vast te zetten aan het rack, voor 't geval je die zwarte plastic dingetjes niet wil gebruiken ...
Dan eerst in adobe photoshop een sjabloon uitgetekend, voor 28 aansluitpunten per paneel (rekening gehouden met de nodige afstand om toch nog makkelijk te kunnen aandraaien), alles mooi uitgelijnd en dan het sjabloon afgeprint. Dit papier op de plaat gekleefd, en daarna met kolomboormachine alle gaten gemaakt.
Dan deze platen gespoten met spuitlak, en hierin inderdaad elke keer een F-connector koppelstuk met moertje in.
Daarna is het inderdaad een kwestie van alle kabels mooi samen te nemen, colson-bandjes rond te doen op geregelde afstanden, en in mijn geval heb ik heel de bussel aan een dwarslat van het rack vastgemaakt in het midden, en dan met twee lussen gewerkt, deel links, deel rechts ...
De rest hoeft geen uitleg denk ik hé ... Standaard NUI (versterkerke) vastgemaakt met twee colsonbandjes aan rack. Kan later vervangen worden door een groter (lees meer uitgangen) exemplaar.
't is in ieder geval proper, en erg handig ...
Groetjes,
Bart
PS. De reden dat je op die plaat bij de foto's toch potloodstrepen ziet, is omdat ik er eerst al een gemaakt had met zo'n sjabloon, en de tweede heb ik gewoon met een lat uitgetekend, en een potlood, dus, in principe gaat dat ook hoor, maar als je de eerste keer alles kan uittekenen, op de pc, tot het allemaal klopt, gaat het iets beter hé ...
