Voor zij, die het soms nogal verwarrend vinden, van allerlei vaktermen te zien passeren ...
Indien er nog vragen bijkomen mogen die hieronder gepost worden !
Ik verwijder dan de vraag zo gauw er een antwoord voor is, en voeg het hier bij !
-----------------------------------------------------------------------------------------------------------------
<pre>
19\" Rack : Dit is een rack dat toelaat van apparaten in te monteren die exact 19inch breed zijn. De hoogte
wordt in modules weergegeven en 1 module is bij benadering 5 centimeter hoog.
Actoren : Afgeleid van actie. Het zijn dus apparaten die een actie ondernemen (bv. motoren)
Ééndraadsschema : Dit is een eenvoudige voorstelling van je elektriciteitsnetwerk, waarin enkel de typische 230Volt
app. zijn vervat, zoals, stopcontacten, lichtpunten en indien rechtstreeks met de lamp verbonden,
ook de lichtschakelaars.
Line-level audio : Dit is het signaal dat bv. van een cd-speler naar je versterker gaat. Wordt meestal met CINCH
(= tulpstekker) stekkers aangesloten
LS : Afhankelijk van de context is dit ofwel Laagspanning, ofwel Luidspreker (loudspeaker)
Meetstaat : Hierin wordt opgesomd welke produkten men allemaal gaat nodig hebben, en in welke hoev.
(uitgedrukt in meter of stuks)
Node 0 : Dit is de centrale plaats, waar alles dient samen te komen : sturing, zekeringen, alarm etc....
Opto-coupler : Signaaloverdracht gebeurt door licht en niet elektrisch
Relais : Een relais dient om belastingen aan of af te schakelen, bv. een lamp, een motor ... In tegen-
stelling tot een teleruptor, is een relais altijd normaal gesloten of normaal open. Is hij bv.
normaal open, dan zal door het bekrachtigen (schakelen) van het relais de toestand naar gesloten
gaan, zolang de bekrachtiging aanhoud.
Solid-state : Relais gemaakt uit halgeleider materiaal, dus zonder bewegende delen. Meestal is de belasting
galvanisch gescheiden van de bekrachtigingskring dmv. optocouplers
Teleruptor : Dit is een soort relais, maar de toestand wordt telkens veranderd met een druk op één van de
aangesloten drukknoppen. Bv. Aan <druk> Uit <druk> Aan.
</pre>
Verklarende woordenlijst
Moderator: Domotix-Moderators
DVI staat voor Digital Video Interface, deze interface komt men al jaren tegen op de videokaarten die in pc's zitten ...
De laatste tijd echter wordt deze interface ook gebruikt om HDTV (high definition television) toestellen aan te sluiten (LCD en Plasma TV, DVD etc...)
In de DVI-standaard zijn verschillende substandaarden opgenomen, bv. :
DVI-D zorgt ervoor dat het beeld volledig digitaal wordt overgedragen
(bij VGA, wordt het signaal in de videokaart omgezet naar analoog, en in de monitor opnieuw van analoog naar digitaal ... deze conversie brengt kwaliteitsverlies met zich mee)
DVI-A zorgt voor een digitale overdracht naar analoge toestellen, dus voorkom je hiermee al 1 keer een conversie en dus kwaliteitsverlies ...
DVI-I combineert beide methoden ... een DVI-I kabel kan dus zowel digitaal naar digitaal transporteren als analoog naar analoog ... ECHTER geen digitaal naar analoog of analoog naar digitaal ...
Voor meer info kan ik volgende link aanbevelen :
http://www.datapro.net/techinfo/dvi_info.html
HDMI staat voor High Definition Multimedia Interface, en combineert zowel digitale video als audio (meerkanaals !!) in 1 interface ... Voor de rest is dit eigenlijk gewoon een vervolg op de DVI standaard ...
Groeten,
Bart
PS. Even fotookes erbij maakt alles nog wat duidelijker !
De laatste tijd echter wordt deze interface ook gebruikt om HDTV (high definition television) toestellen aan te sluiten (LCD en Plasma TV, DVD etc...)
In de DVI-standaard zijn verschillende substandaarden opgenomen, bv. :
DVI-D zorgt ervoor dat het beeld volledig digitaal wordt overgedragen
(bij VGA, wordt het signaal in de videokaart omgezet naar analoog, en in de monitor opnieuw van analoog naar digitaal ... deze conversie brengt kwaliteitsverlies met zich mee)
DVI-A zorgt voor een digitale overdracht naar analoge toestellen, dus voorkom je hiermee al 1 keer een conversie en dus kwaliteitsverlies ...
DVI-I combineert beide methoden ... een DVI-I kabel kan dus zowel digitaal naar digitaal transporteren als analoog naar analoog ... ECHTER geen digitaal naar analoog of analoog naar digitaal ...
Voor meer info kan ik volgende link aanbevelen :
http://www.datapro.net/techinfo/dvi_info.html
HDMI staat voor High Definition Multimedia Interface, en combineert zowel digitale video als audio (meerkanaals !!) in 1 interface ... Voor de rest is dit eigenlijk gewoon een vervolg op de DVI standaard ...
Groeten,
Bart
PS. Even fotookes erbij maakt alles nog wat duidelijker !
- Attachments
-

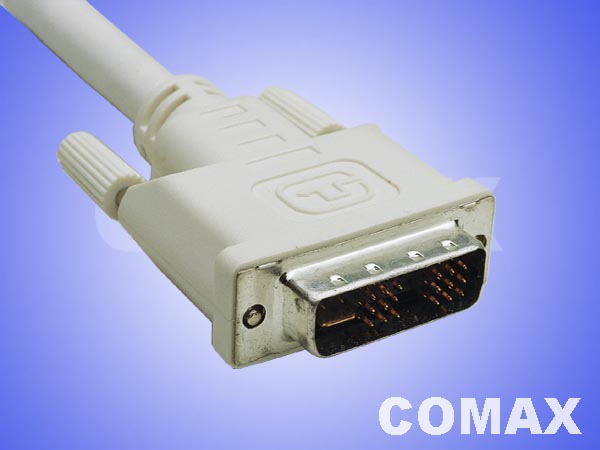

- DVI-kabel
- DVI-kabel.jpg (37.31 KiB) Viewed 17124 times
-

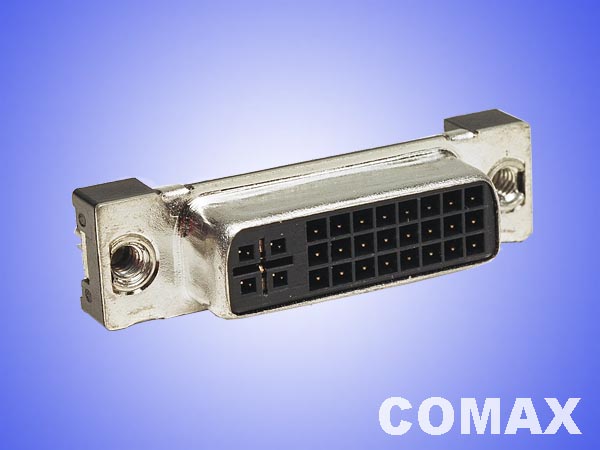

- DVI-chassis
- DVI-chassis.jpg (43.58 KiB) Viewed 17124 times
-

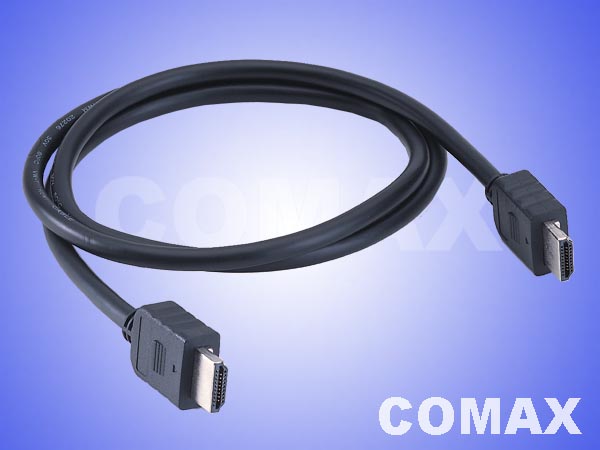

- HDMI-kabel
- HDMI-kabel.jpg (39.63 KiB) Viewed 17124 times
-

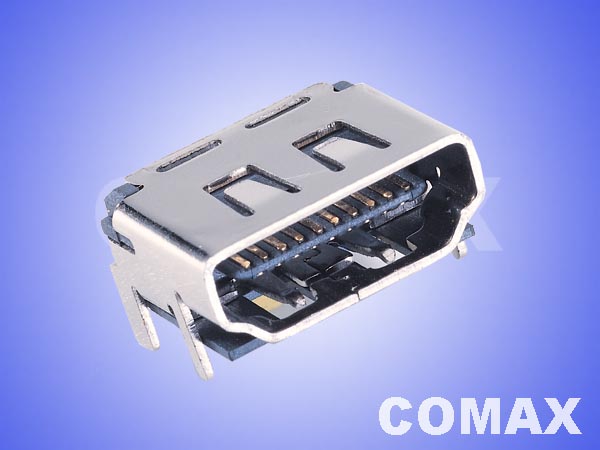

- HDMI-chassis
- HDMI-chassis.jpg (43.15 KiB) Viewed 17124 times
There's No Home Like An Automated Home ...
Hey Coop,
Een interface is een stukje hardware (connector in de meeste gevallen van een interface) dat toelaat om het aangesloten apparaat te koppelen met iets anders (via deze interface) ...
Bvb. Een IDE interface in een pc laat toe een IDE-harde schijf aan de pc te hangen ...
Bvb. Een seriele interface op een PLC laat toe van je plc te koppelen met een computer (via de pc z'n seriele interface) (om te programmeren via pc bvb.)
HDMI is puur voor video en audio ... Maar de eeuwige vraag blijft wat is domotica hé ... Persoonlijk vind ik een tv of beamer ofzo geen domotica, wat niet wil zeggen dat het niet kan gepaard gaan met domotica, bv. alle lichten uit als de beamer aangaat enzo, en meestal kan je via infraroodsturing en dergelijke je tv wel bedienen via je domotica, maar om in het audio/video gedeelte in te grijpen met domotica ??? Tja, het volume regelen misschien, maar dat doe je dan waarschijnlijk niet via deze interface, maar via de bediening van je tv/beamer/etc...
Bart
Een interface is een stukje hardware (connector in de meeste gevallen van een interface) dat toelaat om het aangesloten apparaat te koppelen met iets anders (via deze interface) ...
Bvb. Een IDE interface in een pc laat toe een IDE-harde schijf aan de pc te hangen ...
Bvb. Een seriele interface op een PLC laat toe van je plc te koppelen met een computer (via de pc z'n seriele interface) (om te programmeren via pc bvb.)
HDMI is puur voor video en audio ... Maar de eeuwige vraag blijft wat is domotica hé ... Persoonlijk vind ik een tv of beamer ofzo geen domotica, wat niet wil zeggen dat het niet kan gepaard gaan met domotica, bv. alle lichten uit als de beamer aangaat enzo, en meestal kan je via infraroodsturing en dergelijke je tv wel bedienen via je domotica, maar om in het audio/video gedeelte in te grijpen met domotica ??? Tja, het volume regelen misschien, maar dat doe je dan waarschijnlijk niet via deze interface, maar via de bediening van je tv/beamer/etc...
Bart
There's No Home Like An Automated Home ...
Re:
Veel meer dan dat!Coop wrote:European Installation Bus, is dat een europese afspraak hoe iets aangesloten moet worden ?
EIB is het protocol dat door EIBA - een consortium van fabrikanten - wordt ondersteund en ontwikkeld. EIBA is inmiddels samengegaan met BatiBus Club International (van BatiBus) en EHSA (European Home Systems Association). Dit heeft geleid tot het KNX protocol en één associatie - Konnex. Inmiddels is het KNX systeem als EN 50090 het wereldwijd de eerste standaard voor gebouwenautomatisering.
Niet alleen de elektrische eigenschappen (kabel, aansluitingen), maar ook de telegramopbouw zijn gestandardiseerd, maar ook het Interworking (hoe welke informatie wordt gecodeerd), zodat produkten van verschillende fabrikanten gegarandeerd samenwerken.
EIBA bestaat voorlopig nog wel verder als fabrikant van de ETS software, waarmee EIB en KNX installaties kunnen worden geprogrammeerd.
http://www.eiba.com <- ETS software
http://www.konnex.org
