Ethernet bekabeling in de kast?

Moderator: Domotix-Moderators

Post Reply
User avatar
on4cet
Site Admin
Posts: 1127
Joined: Mon Oct 20, 2003 9:23 am
Location: Kasterlee - België

Post by on4cet »

Zoals beloofd een paar fotookes :

Bart

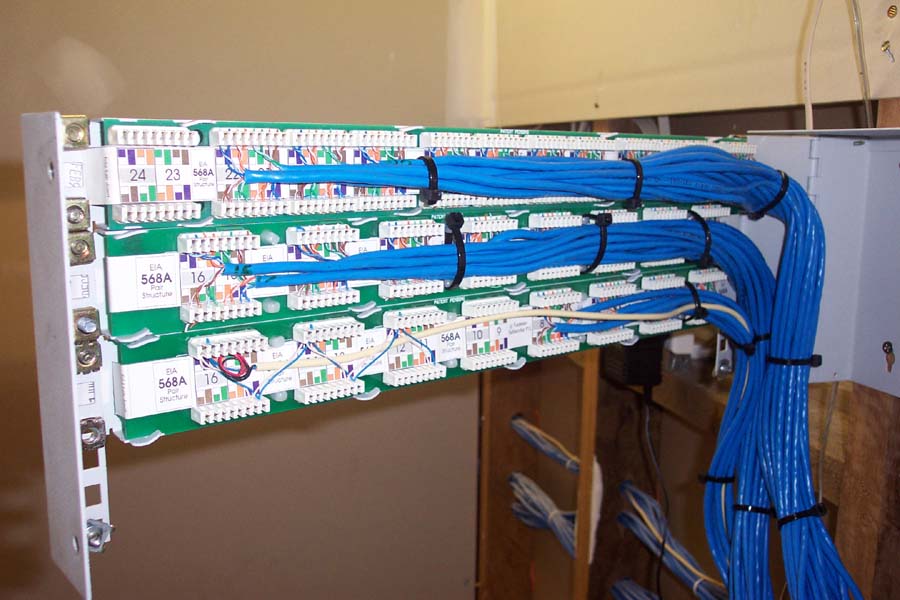

PS. Let wel op, zoals op de eerste foto te zien is, is dit een amerikaanse variant TIA-EIA568A, hier gebruikt met 568B, maar dat is gewoon de volgorde van de draadjes ten opzichte van de pinnetjes, dus heeft geen invloed op hoe het werkt ...
Attachments
Front Patchpanel
Front Patchpanel

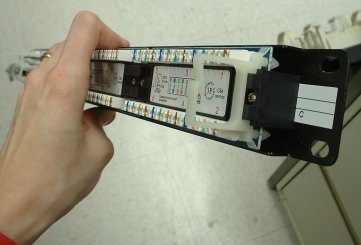

Back Patchpanel
Back Patchpanel
Back Patchpanel 2
Back Patchpanel 2

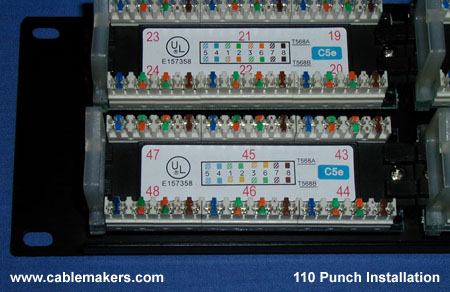

Patchpanel Connects
Patchpanel Connects
