Na lang zoeken hoe ik die led’s zou inbouwen, kreeg ik op een avond een geniale ingeving … Een kameraad (kitt1977) had voor mij al eens een testje gedaan door een ledhouder (plastic) erin te plaatsen, en daarin de led te plaatsen … Dit ging kennelijk niet slecht, maar opeens kreeg ik het geniale idee, om de led op de juiste plaats in het gat vast te houden, en dan het gat op te spuiten met een heel klein beetje PUR … Dat zet tamelijk snel goed uit, en wordt ook hard genoeg zodat de led blijft zitten …
Ook hier was kittje bereid om voor mij eens een eerste testje te doen, en het licht was mooi genoeg gebundeld om bruikbaar te zijn door het lensje heen …
De toen gebruikte led was gewoon een standaard led van onbekende origine … Daarna heb ik via htvision.nl een aantal blauwe led’s op proef gevraagd, een paar gewone heldere blauwe led’s
en een paar 120° helderblauwe led’s
Bij de eerste testen bleek dat het voor mijn doel, weinig of niets uitmaakte wat de afstraalhoek ook was … En gezien het licht dat door het lensje kwam meer dan genoeg was bij de low-cost blauwe led’s, was dat al een beslissing die snel genomen was.
Welke led’s en hoe ze vast te zetten in de drukknop was dus al beslist … Nu nog zien hoe ik met m’n 24 volt AC die ik overal in de potjes heb, deze led’s zonder al teveel geflikker kan laten branden met zo min mogelijk stroomverbruik en, heel belangrijk, flexibiliteit qua uitbreiding … Er zijn immers plaatsen waar er maar 1 drukknop zit, maar er zijn ook plaatsen waar er makkelijk 5 kunnen zitten …
Je kan natuurlijk elke keer een voorzetweerstand gaan berekenen, zodat je overal de juiste spanning over je led(s) krijgt, maar dat wil dan ook zeggen, dat als je 1 drukknop toevoegt, je een nieuwe berekening mag maken, en een nieuwe weerstand plaatsen.
Dus, even de hulp ingeroepen van circuitsonline.net, en daar m’n vragen gesteld … Daarop kwamen heel wat reacties en vooral, m’n toekomstige oplossing … De FET zou mijn ‘key to succes’ worden … MAAR, zelfs met dat component in gedachten, heb ik heel wat led’s de geest zien geven, en heb ik toch zeker 3 verbeteringen moeten aanbrengen eer het op punt stond …

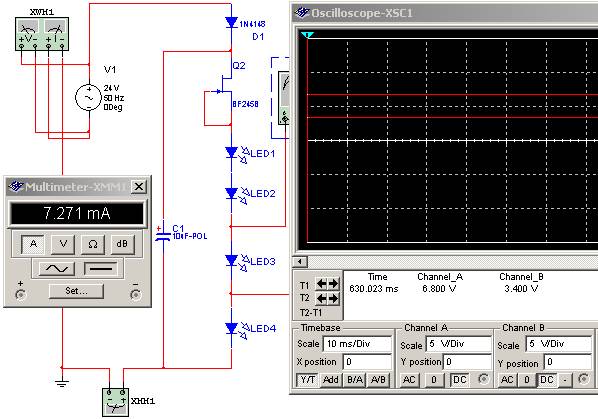

Het is uiteindelijk DIT geworden :
http://www.uploadarchief.net/files/down ... 4cet-4.jpg
Kortom, een diode voor het geheel om de zaak al enkelzijdig gelijk te richten, dan een condensator die over de fet en led’s staat, hierdoor krijg je een mooie stabiele voeding voor de led’s zodat deze niet meer flikkeren, en zo zou je FET ook wat beveiligd moeten zijn tegen inschakelpieken (en dus ook de led’s) …
Wie graag al de rest ook leest (inclusief mijn (misschien) domme vragen), kan deze thread eens doorlezen : http://www.circuitsonline.net/forum/view/58709/1/
Enfin, tijd nu voor wat beeldmateriaal van de opzet :
Die manteltjes van een utp kabel is ter isolatie, maar zou dus veel mooier gedaan kunnen worden met krimpkous … Was te lui om te zoeken … En ’t zit toch in de muur !
De foto's zijn niet altijd even goed, maar 't geeft een idee ... 't ziet er in ieder geval gelikt uit ...
